22JX10K/22ZWN70

无刷电动机主要技术参数 Motor Technical Data电机型号TYPE 极数Number of poles 相数Number of phase额定...

内齿圈材质：
22JX10K/22ZWN70：金属材质
直径：Φ22mm行星减速器
允许转矩范围：0.1N.m~1.0N.m

产品详情

外形参考图

无刷电动机主要技术参数 Motor Technical Data

电机型号

TYPE

极数Number of poles

相数Number of phase

额定电压Rated Voltage VDC

空载转速No-load Speed r/min

额定转速Rated Speed r/min

额定转矩Rated Torque mN.m

额定功率Rated Power

W

峰值转矩Reak Torque mN.m

峰值电流Peak Current

A

电阻Line to line resistance

ohms

电感Line to line inductance

mH

22ZWN70-2460

8

3

24

6000

3500

22

8

50

1.5

11.8

4.2

无刷行星齿轮减速电机主要技术参数 Brushless Gear Motor Technical Data

配置 22ZWN70-2460 无刷直流电机(22ZWN70-2460 BLDC Motor)

减速比 Reduction ratio	3.7	5.2	14	19	27	51
减速级数 Number of gear trains	1	1	2	2	2	3
减速器长度(L) Lengh(L) mm	24.4	24.4	33.0	33.0	33.0	41.5
空载转速 No-load speed r/min	1617	1158	429	316	222	118
额定转速 Rated speed r/min	943	676	250	184	130	69
额定转矩 Rated torque N.m	0.073	0.10	0.25	0.34	0.48	0.80
最大瞬间允许负载 N.m Max. permissible load in a short time	0.3	0.3	1.2	1.2	1.2	2.5

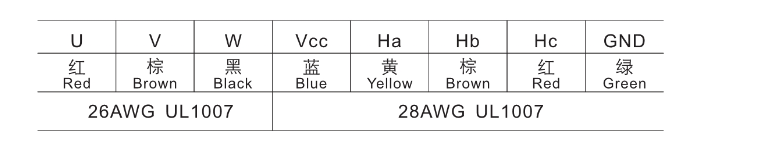

接线方式 Wire Diagram
